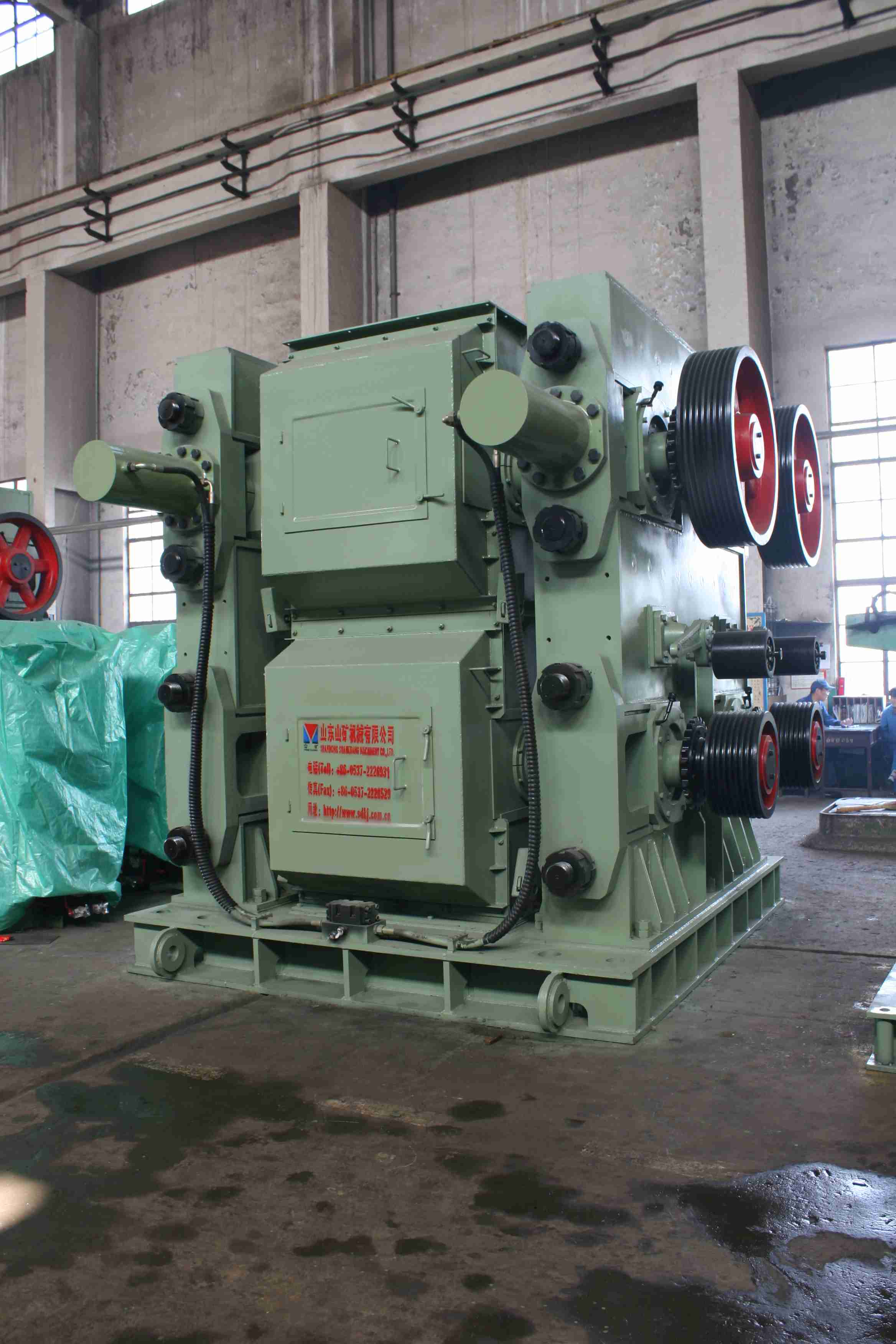

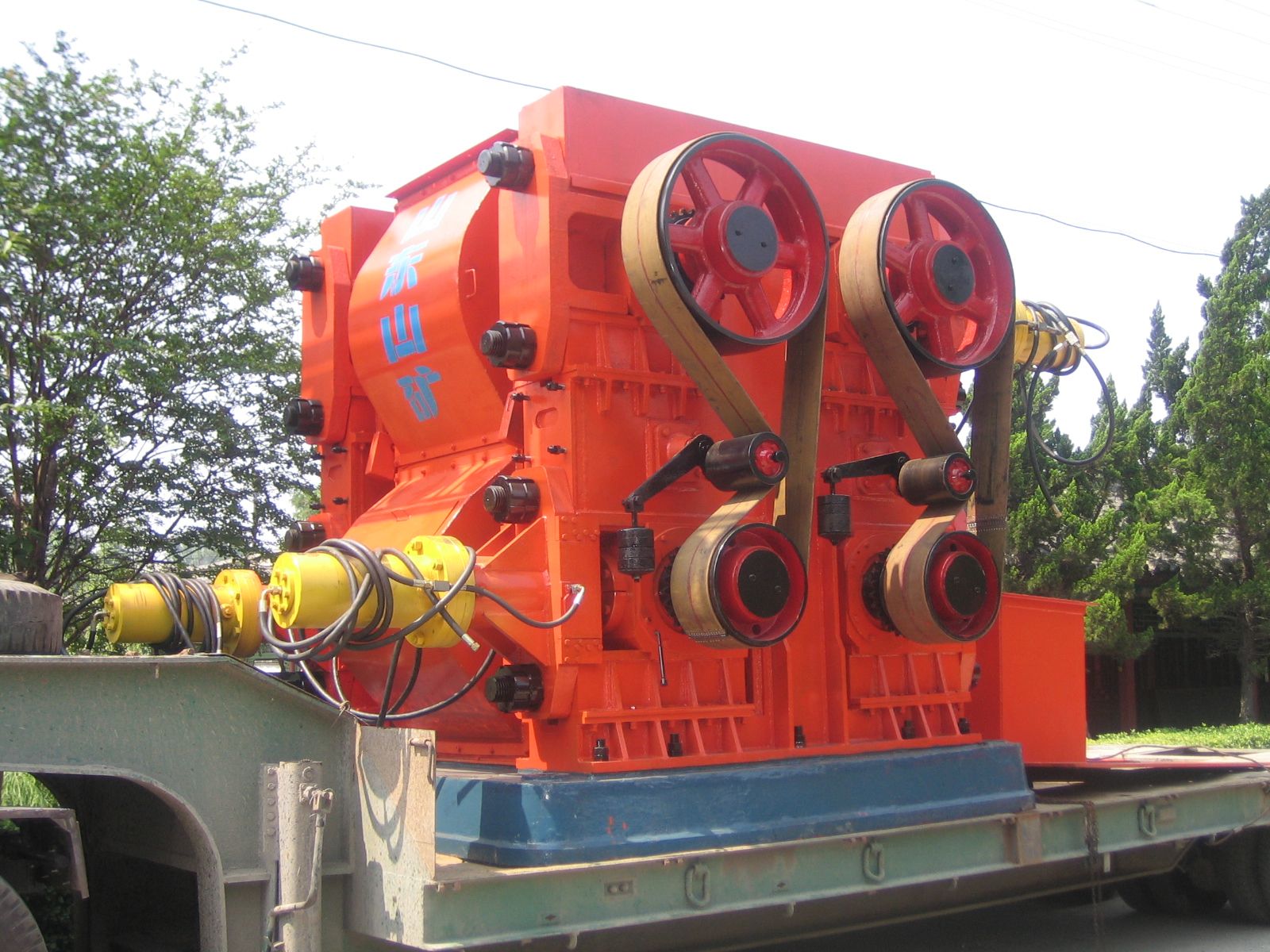

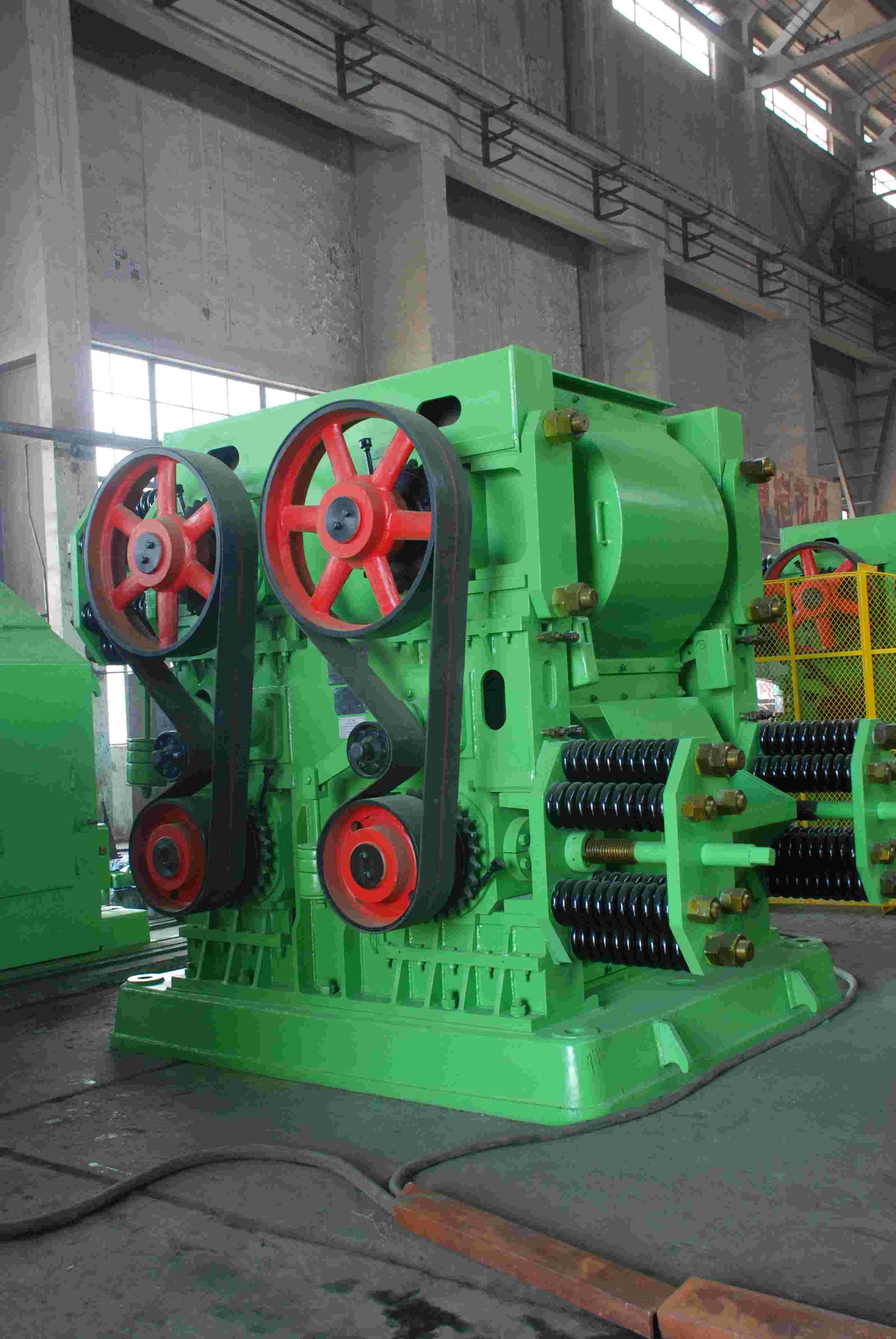

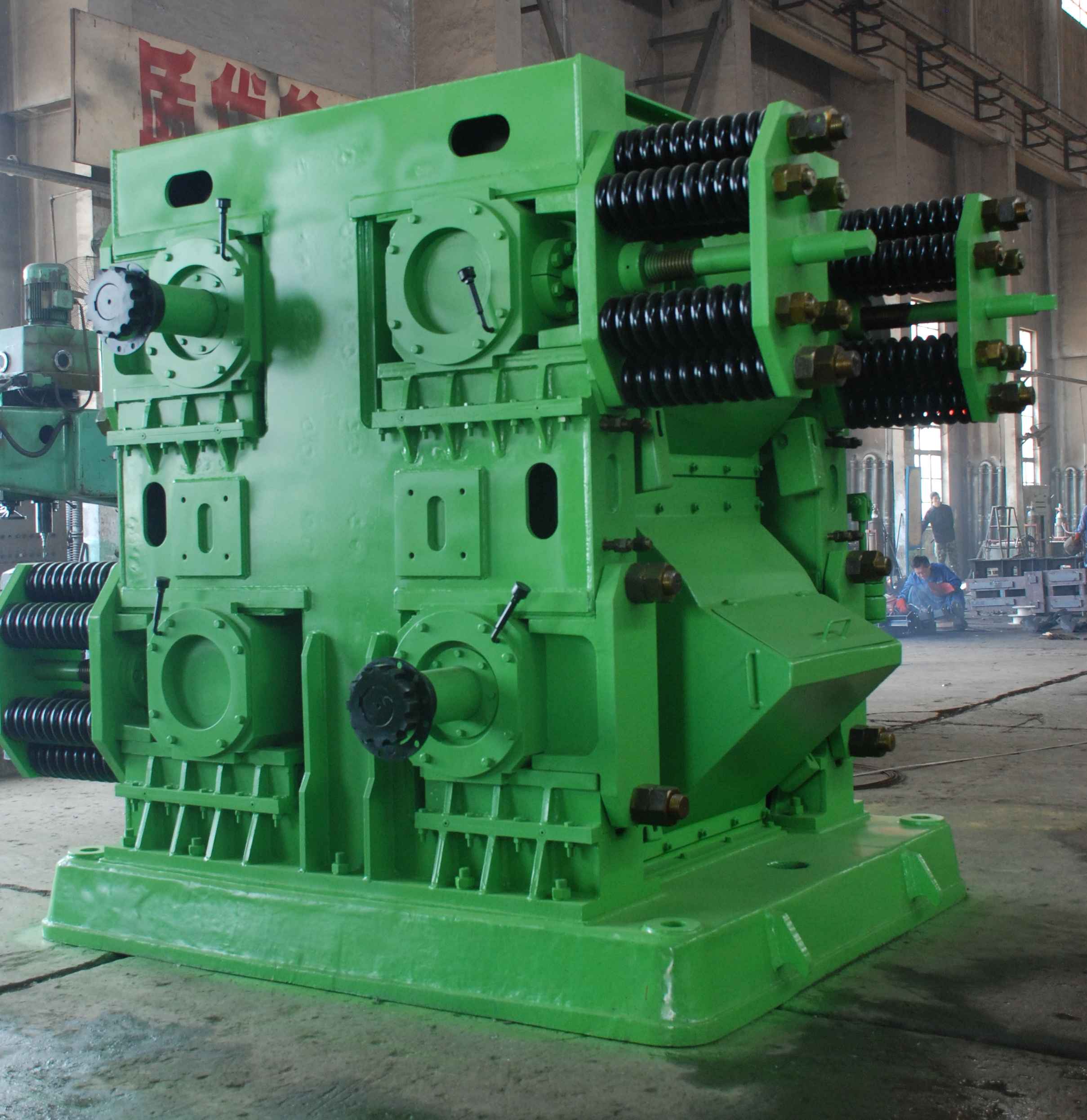

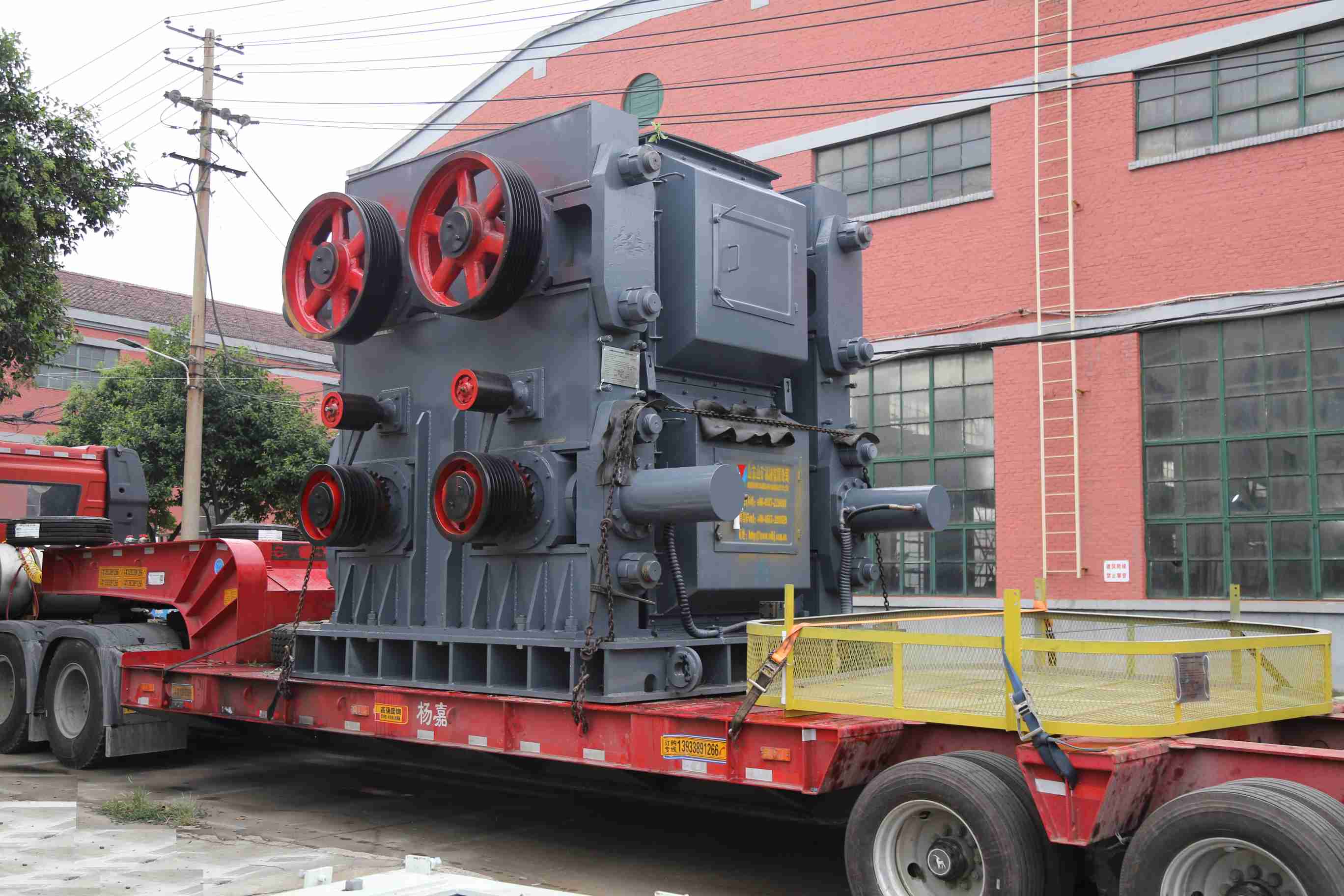

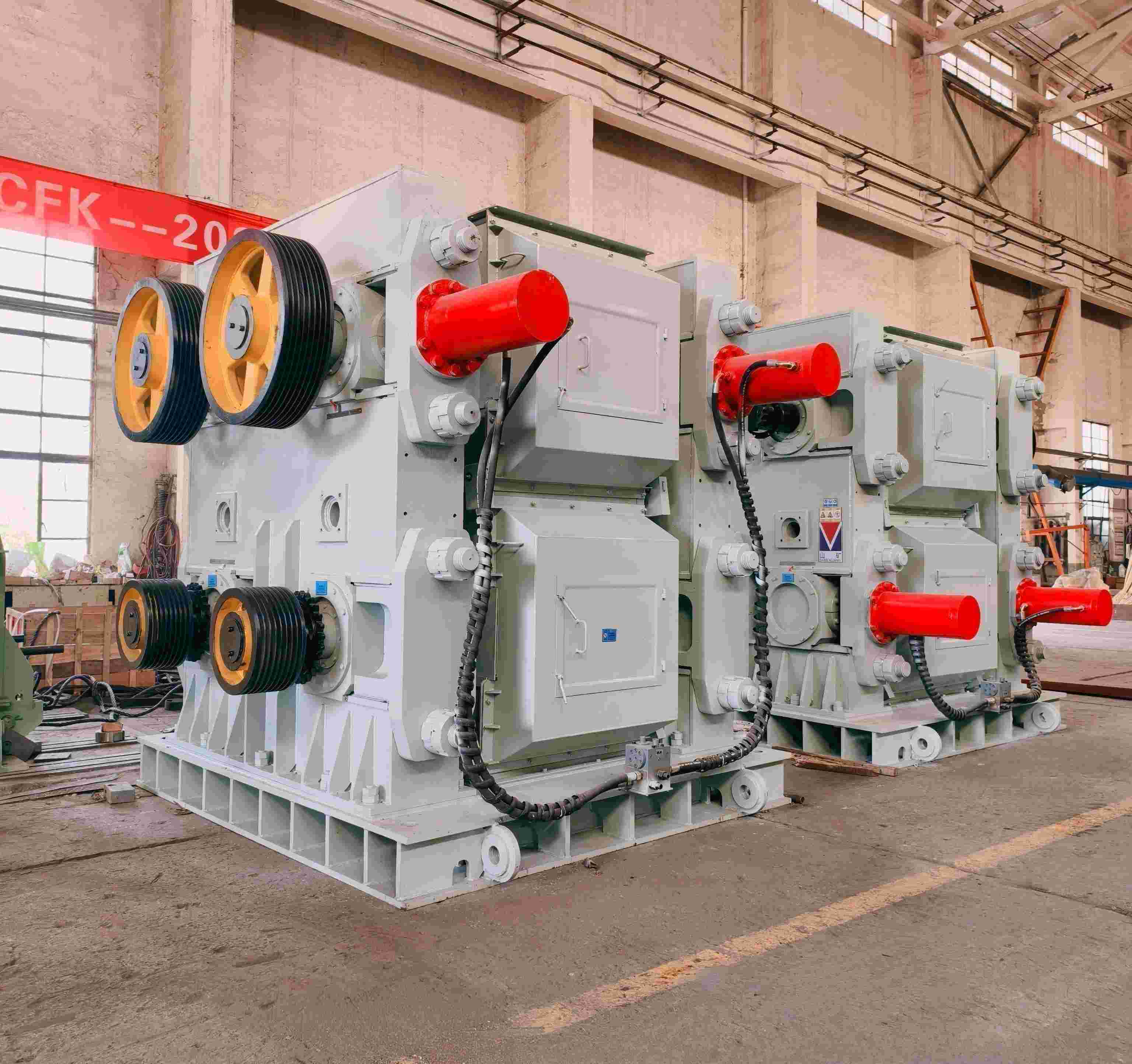

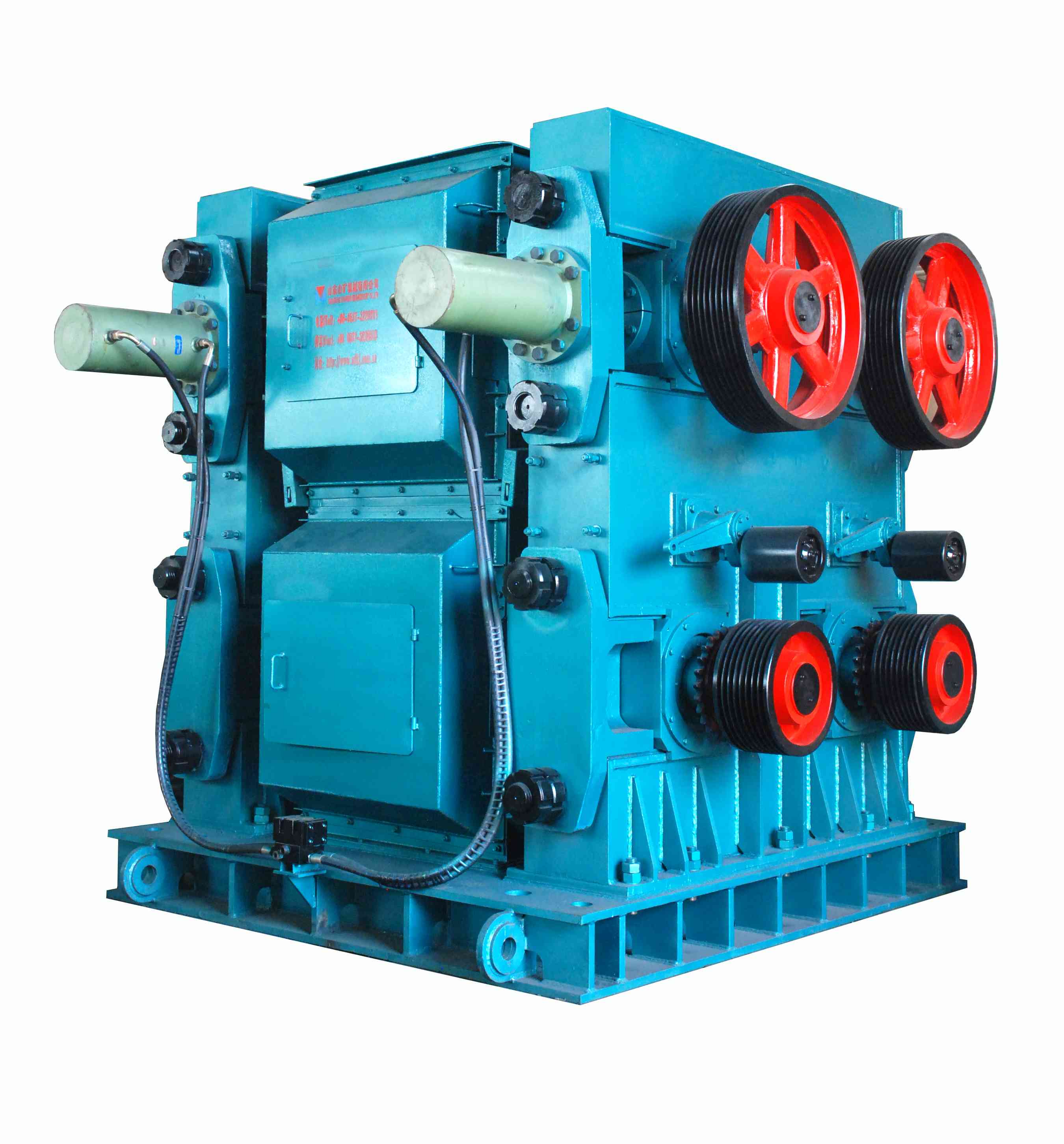

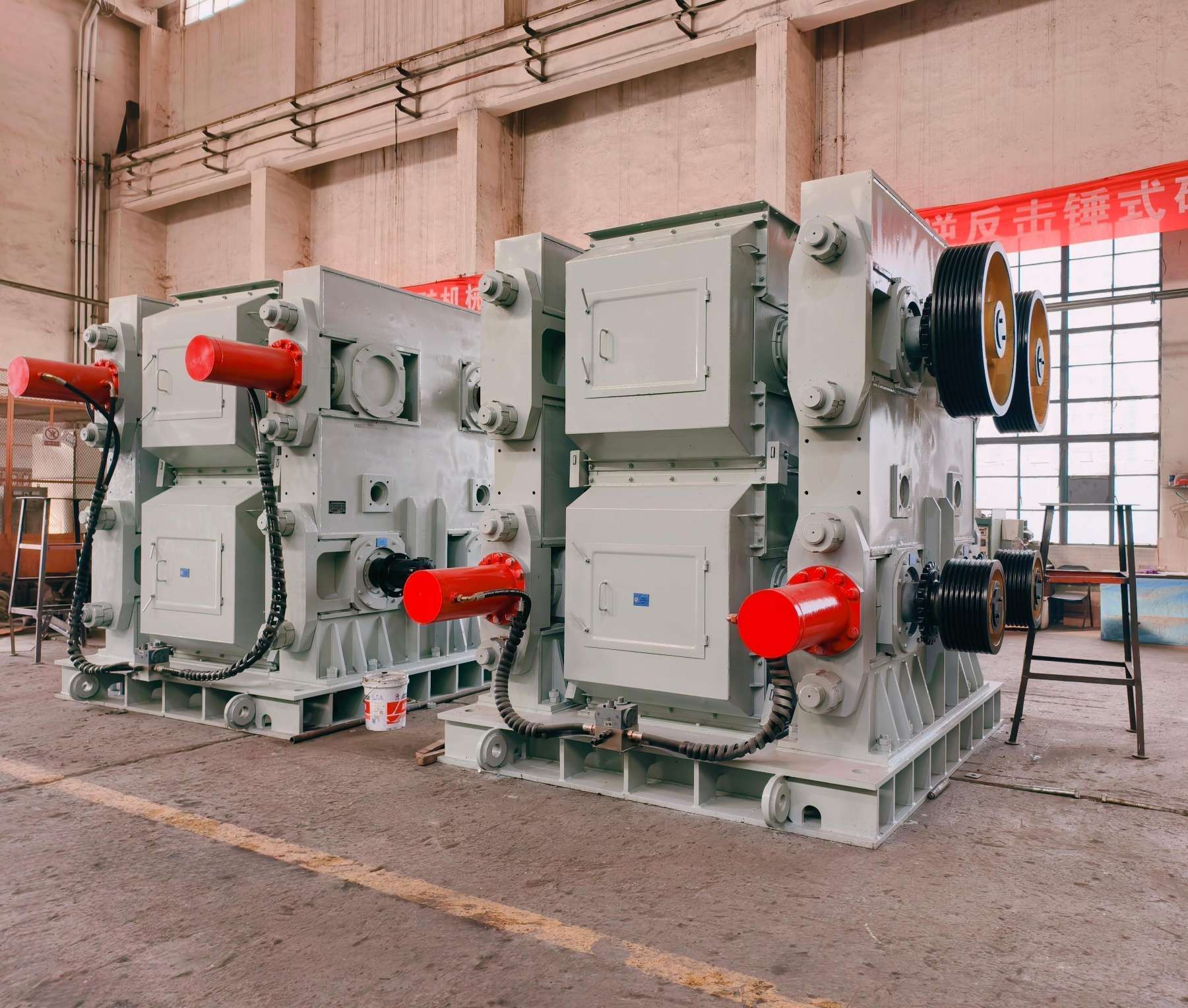

Тази машина е хидравлично регулируема четиривалкова трошачка, оборудване с четиривалкова структура, предназначено главно за раздробяване на относително меки материали като въглища и кокс. Четиривалковата трошачка е съставена от следните ключови компоненти: двигател, редуктор, горна задвижваща ролка, долна задвижваща ролка, горна задвижваща ролка, долна задвижваща ролка, рама, капак на машината, хидравлична система за регулиране и режещо устройство (поръчва се отделно от потребителя), като всички те си взаимодействат безпроблемно, за да гарантират стабилната работа на четиривалцовия агрегат.
Два електрически двигателя задвижват съответно горната и долната задвижваща ролка чрез редуктори и съединители. Горната задвижваща ролка задвижва долната задвижвана ролка чрез ремъчна трансмисия, докато долната задвижваща ролка задвижва горната задвижвана ролка по същия начин. Системата от четири ролка е разделена на горни и долни двойки, въртящи се съответно в противоположни посоки. Материалите, влизащи в пространството между сдвоените ролки, се раздробяват от силата на екструдиране на противоположно въртящите се ролки, а раздробените материали се изхвърлят от камерата за раздробяване чрез гравитацията и триенето, генерирано от противоположно въртящите се ролки.
Разстоянието между двата ролки в четириролковата конструкция се регулира от хидравличните цилиндри, монтирани на подвижните ролки. Ако хидравличната система не работи правилно и не успее да поддържа необходимата празнина между ролките, между блоковете на лагерите на ролките могат да се монтират регулиращи подложки, за да се ограничи празнината. По време на работа вътре в хидравличните цилиндри се поддържа постоянно налягане, за да се предотврати отдръпването на подвижните ролки при нормални работни условия, като по този начин се осигурява достатъчна сила на смачкване между ролките на четириролковата система.
Когато якостта или твърдостта на материалите, влизащи в междината на валците, е прекомерно висока, което води до налягане, надвишаващо предварително зададеното налягане на хидравличната система, хидравличната система е оборудвана с устройство за безопасност, което автоматично ще освободи налягането, за да предпази машината, особено критичната четиривалкова част, от повреда.
За да се осигури дългосрочна, непрекъсната и безопасна работа на машината, по-специално на блока от четири ролки, нейното работно състояние трябва да се проверява и да се извършва навременна поддръжка всеки ден. Основните елементи за поддръжка са както следва:
Поддържането на добро смазване на машината е критично условие за нормалната ѝ работа. Необходимо е често да се проверява дали лагерите, плъзгащите се направляващи и другите компоненти, свързани с четириролковата система, са добре смазани и дали маслото е чисто. При нормални обстоятелства, смазочната грес на основните лагери на машината, които поддържат четириролковата конструкция, трябва да се проверява щателно на всеки 2-3 месеца употреба (или преди употреба, ако оборудването е било съхранявано 6-8 месеца след напускане на завода или е било спряно от експлоатация). Ако се установи, че греста е влошена, замърсена или недостатъчна, тя трябва да се смени или попълни своевременно.
![четиривалцова трошачка.jpg]( "четиривалцова трошачка.jpg")
